芯驿电子科技（上海）有限公司 基于XILINX ZYNQ7000开发平台的开发板（型号：AX7450B）2020款正式发布了正式发布了，为了让您对此开发平台可以快速了解，我们编写了此用户手册。

这款ZYNQ7000 FPGA开发平台使用XILINX的Zynq7000 SOC 芯片XC7Z100的解决方案，它采用ARM+FPGA SOC技术将双核ARM Cortex-A9 和FPGA 可编程逻辑集成在一颗芯片上。ZYNQ的PS端挂载了2片512MB的高速DDR3 SDRAM芯片, PL端挂载了4片512MB的高速DDR3 SDRAM芯片。另外PS端有1片8GB的eMMC存储芯片和2片256Mb的QSPI FLASH芯片。

外围电路方面我们为用户扩展了丰富的接口，比如1个PCIex8 接口、1路千兆以太网接口、1路USB2.0 OTG接口、1路HDMI输出接口、1路UART串口接口、1路SD卡接口、一个FMC HPC扩展接口、2路SMA接口等等。满足用户各种高速数据交换，数据存储，视频传输处理以及工业控制的要求，是一款”专业级“的ZYNQ开发平台。为高速数据传输和交换，数据处理的前期验证和后期应用提供了可能。相信这样的一款产品非常适合从事ZYNQ开发的学生、工程师等群体。

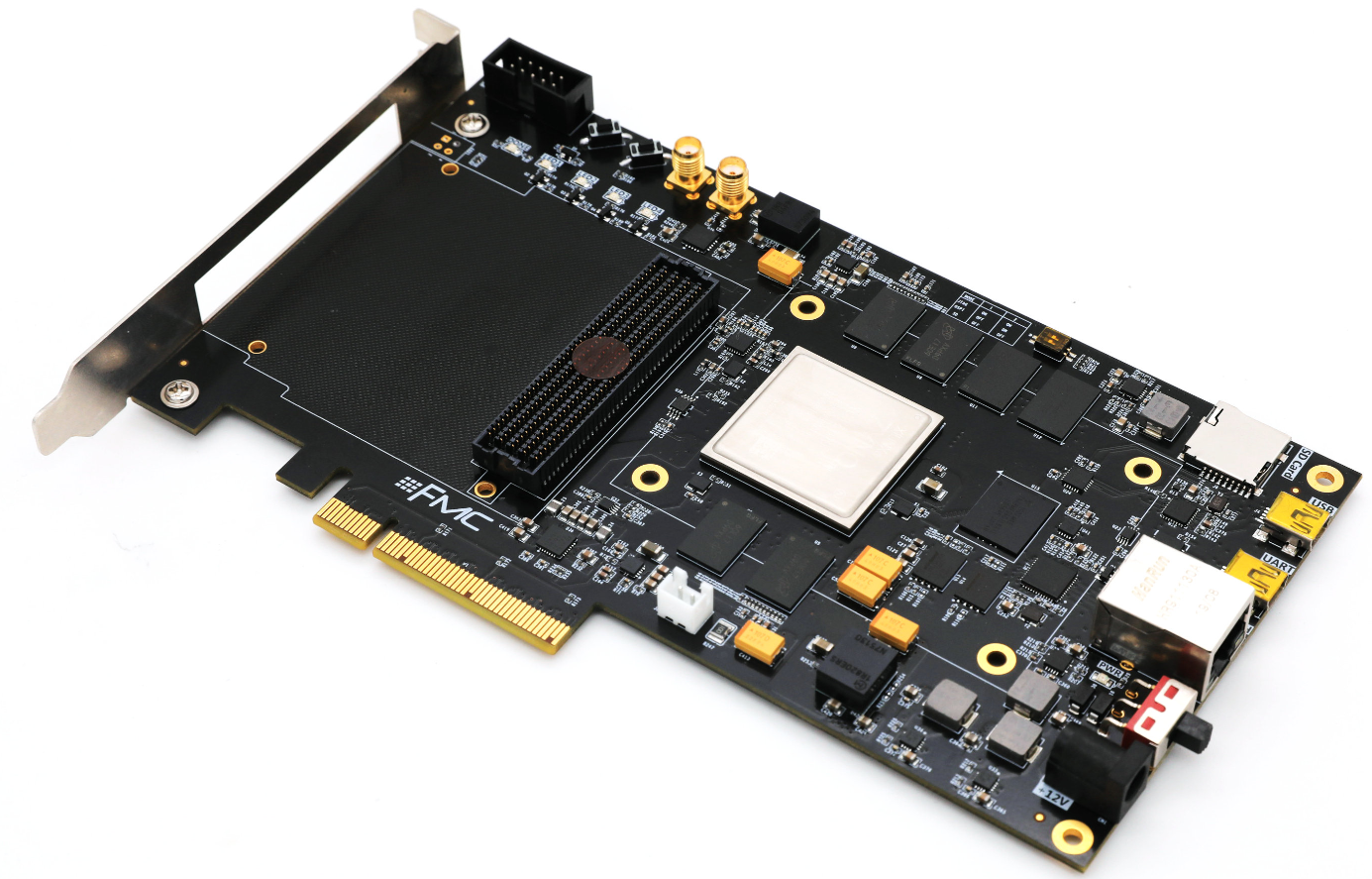

开发板简介

在这里，对这款AX7450B ZYNQ开发平台进行简单的功能介绍。

开发板主要由ZYNQ7100主芯片，6片DDR3，1片eMMC，2个QSPI FLASH和一些外设接口组成。ZYNQ7100采用Xilinx公司的Zynq7000系列的芯片，型号为XC7Z100-2FFG900。ZYNQ710芯片可分成处理器系统部分Processor System（PS）和可编程逻辑部分Programmable Logic（PL）。在ZYNQ7100芯片的PS端挂了2片DDR3，PL端挂了4片DDR3，每片DDR3容量高达512M字节，使得ARM系统和FPGA系统能独立处理和存储的数据的功能。PS端的8GB eMMC FLASH存储芯片和2片256Mb的QSPI FLASH用来静态存储ZYNQ的操作系统、文件系统及用户数据。

AX7450B开发板扩展了丰富的外围接口，其中包含1个PCIex8接口、1路千兆以太网接口、1路USB2.0 OTG接口、1路UART串口接口、1路SD卡接口、1个FMC HPC扩展接口，2路SMA接口，和一些按键LED。

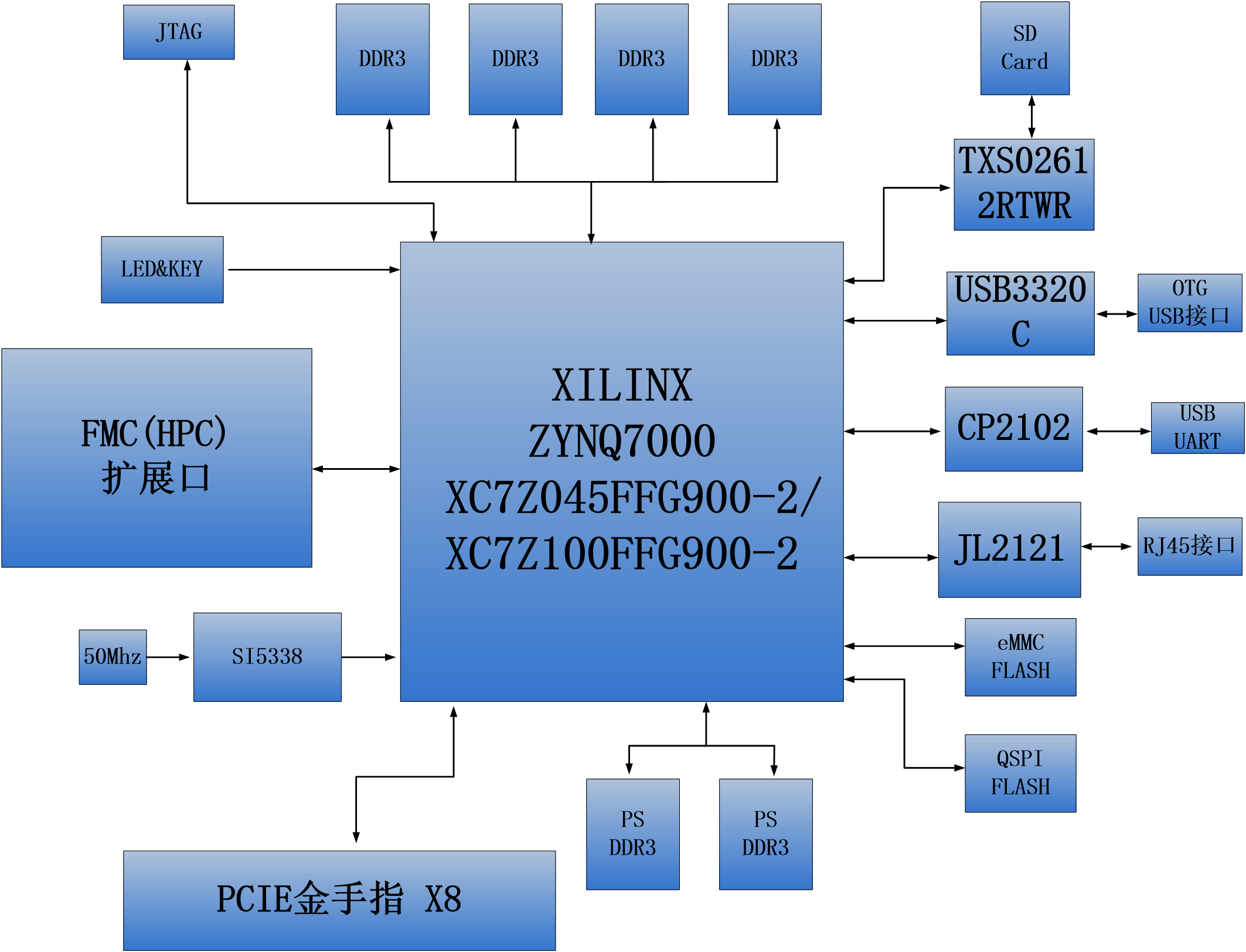

下图为整个开发系统的结构示意图：

通过这个示意图，我们可以看到，我们这个开发平台所能含有的接口和功能。

• Xilinx ARM+FPGA芯片Zynq-7000 XC7Z100-2FFG900。

• DDR3

带有6片大容量的512M字节（共3GB）高速DDR3 SDRAM。其中2片挂载在PS端，组成32位的数据宽度，可作为ZYNQ芯片数据的缓存，也可以作为操作系统运行的内存; 另外4片挂在PL端，组成64位数据宽度，可作为FPGA的数据存储，图像分析缓存，数据处理。

• eMMC

PS端挂载一片8GB eMMC FLASH存储芯片，用户存储操作系统文件或者其他用户数据。

• QSPI FLASH

2片256Mbit的QSPI FLASH存储芯片, 可用作ZYNQ芯片的Uboot文件，系统文件和用户数据的存储;

• PCIe接口

支持PCI Express 2.0标准，提供标准的PCIe x8高速数据传输接口，单通道通信速率可高达5GBaud。

• 千兆以太网接口

1路10/100M/1000M以太网RJ45接口，用于和电脑或其它网络设备进行以太网数据交换。网络接口芯片采用景略半导体的JL2121工业级GPHY芯片，以太网连接到ZYNQ芯片的PS端。

• USB2.0接口

用于和PC或USB设备的OTG通信, 连接器采用MINI USB接口。

• USB Uart接口

1路Uart转USB接口，用于和电脑通信，方便用户调试。USB接口采用MINI USB接口。

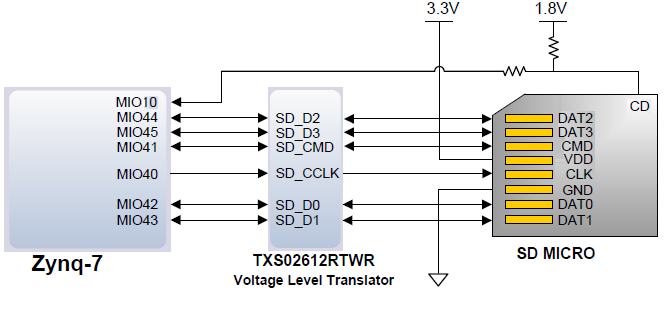

• Micro SD卡座

1路Micro SD卡座，用于存储操作系统镜像和文件系统。

• FMC HPC扩展口

1个标准的FMC HPC的扩展口，可以外接XILINX或者我们黑金的各种FMC模块（HDMI输入输出模块，双目摄像头模块，高速AD模块等等）。FMC扩展口包含84对差分IO信号和8路高速GTX收发信号。

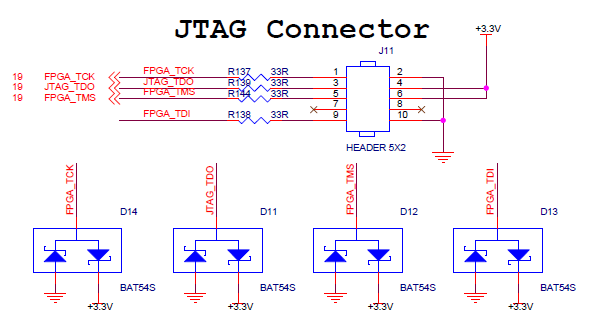

• JTAG口

1个USB JTAG口，通过下载器对ZYNQ系统进行调试和下载

• SMA口

2路SMA接口，用户可以连接外部触发信号或者时钟信号。

• 时钟

板载一个33.333Mhz的有源晶振，给PS系统提供稳定的时钟源，一个50MHz的有源晶振，为PL逻辑提供额外的时钟；另外板上有一个可编程的时钟芯片给GTX提供时钟源，为PCIE，光纤和DDR工作提供参考时钟。

• LED灯

1个电源指示灯，1个DONE指示灯，4个用户调试LED灯, 1个前面板双色LED灯。

• 按键

2个按键，1个复位按键，1个PL用户按键。

ZYNQ芯片

开发板使用的是Xilinx公司的Zynq7000系列的芯片，型号为XC7Z100-2FFG900。芯片的PS系统集成了两个ARM Cortex™-A9处理器，AMBA®互连，内部存储器，外部存储器接口和外设。这些外设主要包括USB总线接口，以太网接口，SD/SDIO接口，I2C总线接口，CAN总线接口，UART接口，GPIO等。PS可以独立运行并在上电或复位下启动。ZYNQ7000芯片的总体框图如图2-1所示

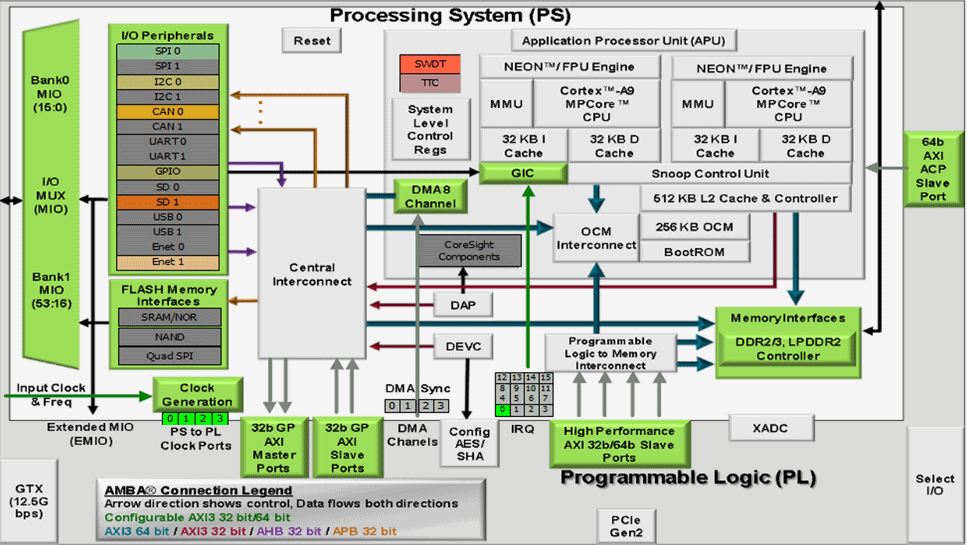

图2-1 ZYNQ7000芯片的总体框图

其中PS系统部分的主要参数如下：

• 基于ARM 双核CortexA9 的应用处理器，ARM-v7架构 高达800MHz

• 每个CPU 32KB 1级指令和数据缓存，512KB 2级缓存 2个CPU共享

• 片上boot ROM和256KB 片内RAM

• 外部存储接口，支持16/32 bit DDR2、DDR3接口

• 两个千兆网卡支持：发散-聚集DMA ，GMII，RGMII，SGMII接口

• 两个USB2.0 OTG接口，每个最多支持12节点

• 两个CAN2.0B总线接口

• 两个SD卡、SDIO、MMC兼容控制器

• 2个SPI，2个UARTs，2个I2C接口

• 54个多功能配置的IO，可以软件配置成普通IO或者外设控制接口

• PS内和PS到PL的高带宽连接

其中PL逻辑部分的主要参数如下：

• 逻辑单元Logic Cells：444K；

• 查找表LUTs: 277400

• 触发器(flip-flops):554,800

• 乘法器18x25MACCs：2020;

• Block RAM：26.5Mb；

• 16路高速GTX收发器，支持PCIE Gen2x8；

• 2个AD转换器,可以测量片上电压、温度感应和高达17外部差分输入通道，1MBPS

XC7Z100-2FFG900I芯片的速度等级为-2，工业级，封装为FGG900，引脚间距为1.0mm，ZYNQ7000系列的具体的芯片型号定义如下图2-2所示。

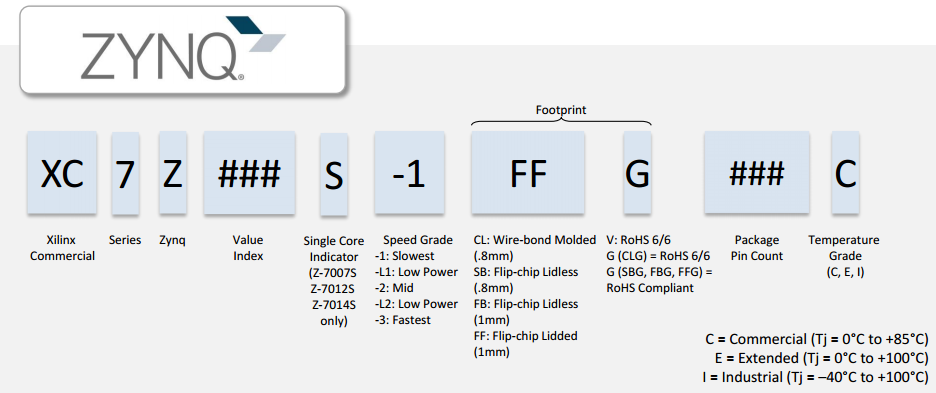

图2-2 ZYNQ型号命名规则定义

图2-3为开发板所用的XC7Z100芯片实物图。

。

图2-3 XC7Z100芯片实物

DDR3 DRAM

AX7450B开发板上配有6片Micron(美光）的512MB的DDR3芯片,型号为MT41J256M16HA-125(兼容MT41K256M16HA-125)。其中PS挂载2片，组成32位的数据宽度，PL端挂载4片，组成64位的数据宽度。PS端的DDR3 SDRAM的最高运行速度可达533MHz(数据速率1066Mbps)，2片DDR3存储系统直接连接到了ZYNQ处理系统（PS）的BANK 502的存储器接口上。PL端的DDR3 SDRAM的最高运行速度可达800MHz(数据速率1600Mbps)，4片DDR3存储系统连接到了FPGA的BANK33, BANK34的接口上。DDR3 SDRAM的具体配置如下表3-1所示。

表3-1 DDR3 SDRAM配置

位号	芯片型号	容量	厂家
U5,U6,U8,U9 U11,U12	MT41J256M16HA-125	256M x 16bit	Micron

DDR3的硬件设计需要严格考虑信号完整性，我们在电路设计和PCB设计的时候已经充分考虑了匹配电阻/终端电阻,走线阻抗控制，走线等长控制，　保证DDR3的高速稳定的工作。

PS端的DDR3 DRAM的硬件连接方式如图3-1所示:

图3-1 DDR3 DRAM原理图部分

PL端的DDR3 DRAM的硬件连接方式如图3-2所示:

PS端DDR3 DRAM引脚分配：

信号名称	ZYNQ引脚名	ZYNQ引脚号
PS_DDR3_DQS0_P	PS_DDR_DQS_P0_502	C26
PS_DDR3_DQS0_N	PS_DDR_DQS_N0_502	B26
PS_DDR3_DQS1_P	PS_DDR_DQS_P1_502	C29
PS_DDR3_DQS1_N	PS_DDR_DQS_N1_502	B29
PS_DDR3_DQS2_P	PS_DDR_DQS_P2_502	G29
PS_DDR3_DQS2_N	PS_DDR_DQS_N2_502	F29
PS_DDR3_DQS3_P	PS_DDR_DQS_P3_502	L28
PS_DDR3_DQS4_N	PS_DDR_DQS_N3_502	L29
PS_DDR3_D0	PS_DDR_DQ0_502	A25
PS_DDR3_D1	PS_DDR_DQ1_502	E25
PS_DDR3_D2	PS_DDR_DQ2_502	B27
PS_DDR3_D3	PS_DDR_DQ3_502	D25
PS_DDR3_D4	PS_DDR_DQ4_502	B25
PS_DDR3_D5	PS_DDR_DQ5_502	E26
PS_DDR3_D6	PS_DDR_DQ6_502	D26
PS_DDR3_D7	PS_DDR_DQ7_502	E27
PS_DDR3_D8	PS_DDR_DQ8_502	A29
PS_DDR3_D9	PS_DDR_DQ9_502	A27
PS_DDR3_D10	PS_DDR_DQ10_502	A30
PS_DDR3_D11	PS_DDR_DQ11_502	A28
PS_DDR3_D12	PS_DDR_DQ12_502	C28
PS_DDR3_D13	PS_DDR_DQ13_502	D30
PS_DDR3_D14	PS_DDR_DQ14_502	D28
PS_DDR3_D15	PS_DDR_DQ15_502	D29
PS_DDR3_D16	PS_DDR_DQ16_502	H27
PS_DDR3_D17	PS_DDR_DQ17_502	G27
PS_DDR3_D18	PS_DDR_DQ18_502	H28
PS_DDR3_D19	PS_DDR_DQ19_502	E28
PS_DDR3_D20	PS_DDR_DQ20_502	E30
PS_DDR3_D21	PS_DDR_DQ21_502	F28
PS_DDR3_D22	PS_DDR_DQ22_502	G30
PS_DDR3_D23	PS_DDR_DQ23_502	F30
PS_DDR3_D24	PS_DDR_DQ24_502	J29
PS_DDR3_D25	PS_DDR_DQ25_502	K27
PS_DDR3_D26	PS_DDR_DQ26_502	J30
PS_DDR3_D27	PS_DDR_DQ27_502	J28
PS_DDR3_D28	PS_DDR_DQ28_502	K30
PS_DDR3_D29	PS_DDR_DQ29_502	M29
PS_DDR3_D30	PS_DDR_DQ30_502	L30
PS_DDR3_D31	PS_DDR_DQ31_502	M30
PS_DDR3_DM0	PS_DDR_DM0_502	C27
PS_DDR3_DM1	PS_DDR_DM1_502	B30
PS_DDR3_DM2	PS_DDR_DM2_502	H29
PS_DDR3_DM3	PS_DDR_DM3_502	K28
PS_DDR3_A0	PS_DDR_A0_502	L25
PS_DDR3_A1	PS_DDR_A1_502	K26
PS_DDR3_A2	PS_DDR_A2_502	L27
PS_DDR3_A3	PS_DDR_A3_502	G25
PS_DDR3_A4	PS_DDR_A4_502	J26
PS_DDR3_A5	PS_DDR_A5_502	G24
PS_DDR3_A6	PS_DDR_A6_502	H26
PS_DDR3_A7	PS_DDR_A7_502	K22
PS_DDR3_A8	PS_DDR_A8_502	F27
PS_DDR3_A9	PS_DDR_A9_502	J23
PS_DDR3_A10	PS_DDR_A10_502	G26
PS_DDR3_A11	PS_DDR_A11_502	H24
PS_DDR3_A12	PS_DDR_A12_502	K23
PS_DDR3_A13	PS_DDR_A13_502	H23
PS_DDR3_A14	PS_DDR_A14_502	J24
PS_DDR3_BA0	PS_DDR_BA0_502	M27
PS_DDR3_BA1	PS_DDR_BA1_502	M26
PS_DDR3_BA2	PS_DDR_BA2_502	M25
PS_DDR3_S0	PS_DDR_CS_B_502	N22
PS_DDR3_RAS	PS_DDR_RAS_B_502	N24
PS_DDR3_CAS	PS_DDR_CAS_B_502	M24
PS_DDR3_WE	PS_DDR_WE_B_502	N23
PS_DDR3_ODT	PS_DDR_ODT_502	L23
PS_DDR3_RESET	PS_DDR_DRST_B_502	F25
PS_DDR3_CLK0_P	PS_DDR_CKP_502	K25
PS_DDR3_CLK0_N	PS_DDR_CKN_502	J25
PS_DDR3_CKE	PS_DDR_CKE_502	M22

PL端DDR3 DRAM引脚分配：

信号名称	ZYNQ引脚名	ZYNQ引脚号
PL_DDR3_DM0	IO_L4P_T0_35	J14
PL_DDR3_DQS0_N	IO_L3N_T0_DQS_AD1N_35	K13
PL_DDR3_DQS0_P	IO_L3P_T0_DQS_AD1P_35	L13
PL_DDR3_D0	IO_L5N_T0_AD9N_35	J15
PL_DDR3_D1	IO_L2N_T0_AD8N_35	H13
PL_DDR3_D2	IO_L1P_T0_AD0P_35	L15
PL_DDR3_D3	IO_L2P_T0_AD8P_35	J13
PL_DDR3_D4	IO_L5P_T0_AD9P_35	K15
PL_DDR3_D5	IO_L1N_T0_AD0N_35	L14
PL_DDR3_D6	IO_L6P_T0_35	J16
PL_DDR3_D7	IO_L4N_T0_35	H14
PL_DDR3_DM1	IO_L12N_T1_MRCC_35	F14
PL_DDR3_DQS1_N	IO_L9N_T1_DQS_AD3N_35	F12
PL_DDR3_DQS1_P	IO_L9P_T1_DQS_AD3P_35	G12
PL_DDR3_D8	IO_L8N_T1_AD10N_35	G14
PL_DDR3_D9	IO_L10N_T1_AD11N_35	E12
PL_DDR3_D10	IO_L7N_T1_AD2N_35	G16
PL_DDR3_D11	IO_L11N_T1_SRCC_35	D13
PL_DDR3_D12	IO_L10P_T1_AD11P_35	F13
PL_DDR3_D13	IO_L11P_T1_SRCC_35	E13
PL_DDR3_D14	IO_L8P_T1_AD10P_35	G15
PL_DDR3_D15	IO_L12P_T1_MRCC_35	F15
PL_DDR3_DM2	IO_L16N_T2_35	C16
PL_DDR3_DQS2_N	IO_L15N_T2_DQS_AD12N_35	E17
PL_DDR3_DQS2_P	IO_L15P_T2_DQS_AD12P_35	F17
PL_DDR3_D16	IO_L18N_T2_AD13N_35	A17
PL_DDR3_D17	IO_L16P_T2_35	D16
PL_DDR3_D18	IO_L17P_T2_AD5P_35	C17
PL_DDR3_D19	IO_L14P_T2_AD4P_SRCC_35	D15
PL_DDR3_D20	IO_L17N_T2_AD5N_35	B16
PL_DDR3_D21	IO_L13N_T2_MRCC_35	E15
PL_DDR3_D22	IO_L18P_T2_AD13P_35	B17
PL_DDR3_D23	IO_L14N_T2_AD4N_SRCC_35	D14
PL_DDR3_DM3	IO_L20P_T3_AD6P_35	C12
PL_DDR3_DQS3_N	IO_L21N_T3_DQS_AD14N_35	A15
PL_DDR3_DQS3_P	IO_L21P_T3_DQS_AD14P_35	B15
PL_DDR3_D24	IO_L22P_T3_AD7P_35	C11
PL_DDR3_D25	IO_L23P_T3_35	B14
PL_DDR3_D26	IO_L22N_T3_AD7N_35	B11
PL_DDR3_D27	IO_L24N_T3_AD15N_35	A12
PL_DDR3_D28	IO_L24P_T3_AD15P_35	A13
PL_DDR3_D29	IO_L19P_T3_35	C14
PL_DDR3_D30	IO_L20N_T3_AD6N_35	B12
PL_DDR3_D31	IO_L23N_T3_35	A14
PL_DDR3_DM4	IO_L2P_T0_33	L1
PL_DDR3_DQS4_N	IO_L3N_T0_DQS_33	K2
PL_DDR3_DQS4_P	IO_L3P_T0_DQS_33	K3
PL_DDR3_D32	IO_L1N_T0_33	J3
PL_DDR3_D33	IO_L4N_T0_33	L2
PL_DDR3_D34	IO_L1P_T0_33	J4
PL_DDR3_D35	IO_L4P_T0_33	L3
PL_DDR3_D36	IO_L2N_T0_33	K1
PL_DDR3_D37	IO_L6P_T0_33	K6
PL_DDR3_D38	IO_L5N_T0_33	J5
PL_DDR3_D39	IO_L5P_T0_33	K5
PL_DDR3_DM5	IO_L12P_T1_MRCC_33	G5
PL_DDR3_DQS5_N	IO_L9N_T1_DQS_33	H1
PL_DDR3_DQS5_P	IO_L9P_T1_DQS_33	J1
PL_DDR3_D40	IO_L11P_T1_SRCC_33	H4
PL_DDR3_D41	IO_L10N_T1_33	G1
PL_DDR3_D42	IO_L8P_T1_33	H6
PL_DDR3_D43	IO_L7N_T1_33	F2
PL_DDR3_D44	IO_L10P_T1_33	H2
PL_DDR3_D45	IO_L12N_T1_MRCC_33	G4
PL_DDR3_D46	IO_L8N_T1_33	G6
PL_DDR3_D47	IO_L11N_T1_SRCC_33	H3
PL_DDR3_DM6	IO_L14N_T2_SRCC_33	F3
PL_DDR3_DQS6_N	IO_L15N_T2_DQS_33	D5
PL_DDR3_DQS6_P	IO_L15P_T2_DQS_33	E6
PL_DDR3_D48	IO_L18P_T2_33	E1
PL_DDR3_D49	IO_L17P_T2_33	E3
PL_DDR3_D50	IO_L16N_T2_33	D3
PL_DDR3_D51	IO_L14P_T2_SRCC_33	F4
PL_DDR3_D52	IO_L18N_T2_33	D1
PL_DDR3_D53	IO_L13N_T2_MRCC_33	E5
PL_DDR3_D54	IO_L16P_T2_33	D4
PL_DDR3_D55	IO_L17N_T2_33	E2
PL_DDR3_DM7	IO_L23N_T3_33	B1
PL_DDR3_DQS7_N	IO_L21N_T3_DQS_33	A4
PL_DDR3_DQS7_P	IO_L21P_T3_DQS_33	A5
PL_DDR3_D56	IO_L22P_T3_33	C2
PL_DDR3_D57	IO_L24N_T3_33	A2
PL_DDR3_D58	IO_L20N_T3_33	B4
PL_DDR3_D59	IO_L20P_T3_33	B5
PL_DDR3_D60	IO_L22N_T3_33	C1
PL_DDR3_D61	IO_L24P_T3_33	A3
PL_DDR3_D62	IO_L19P_T3_33	C4
PL_DDR3_D63	IO_L23P_T3_33	B2
PL_DDR3_A14	IO_L22N_T3_34	K10
PL_DDR3_A13	IO_L7P_T1_34	J11
PL_DDR3_A12	IO_L13P_T2_MRCC_34	H9
PL_DDR3_A11	IO_L20N_T3_34	J9
PL_DDR3_A10	IO_L18N_T2_34	G7
PL_DDR3_A9	IO_L9P_T1_DQS_34	H12
PL_DDR3_A8	IO_L23P_T3_34	L10
PL_DDR3_A7	IO_L10P_T1_34	E10
PL_DDR3_A6	IO_L19P_T3_34	L7
PL_DDR3_A5	IO_L8N_T1_34	D11
PL_DDR3_A4	IO_L15N_T2_DQS_34	H8
PL_DDR3_A3	IO_L10N_T1_34	D10
PL_DDR3_A2	IO_L7N_T1_34	H11
PL_DDR3_A1	IO_L21P_T3_DQS_34	L8
PL_DDR3_A0	IO_L18P_T2_34	H7
PL_DDR3_BA2	IO_L9N_T1_DQS_34	G11
PL_DDR3_BA1	IO_L21N_T3_DQS_34	K8
PL_DDR3_BA0	IO_L22P_T3_34	K11
PL_DDR3_CLK0_P	IO_L12P_T1_MRCC_34	D9
PL_DDR3_CLK0_N	IO_L12N_T1_MRCC_34	D8
PL_DDR3_RAS	IO_L13N_T2_MRCC_34	G9
PL_DDR3_S0	IO_L16P_T2_34	F8
PL_DDR3_WE	IO_L16N_T2_34	F7
PL_DDR3_CAS	IO_L17P_T2_34	E7
PL_DDR3_CKE	IO_L17N_T2_34	D6
PL_DDR3_ODT	IO_L20P_T3_34	J10
PL_DDR3_RESET	IO_L8P_T1_34	E11

QSPI Flash

开发板配有2片256MBit大小的Quad-SPI FLASH芯片，型号为W25Q256FVEI，它使用3.3V CMOS电压标准。由于QSPI FLASH的非易失特性，在使用中， 它可以作为系统的启动设备来存储系统的启动镜像。这些镜像主要包括FPGA的bit文件、ARM的应用程序代码以及其它的用户数据文件。QSPI FLASH的具体型号和相关参数见表4-1。

位号	芯片类型	容量	厂家
U13，U14	W25Q256FVEI	32M Byte	Winbond

表4-1 QSPI Flash的型号和参数

QSPI FLASH连接到ZYNQ芯片的PS部分BANK500的GPIO口上，在系统设计中需要配置这些PS端的GPIO口功能为QSPI FLASH接口。为图4-1为QSPI Flash在原理图中的部分。

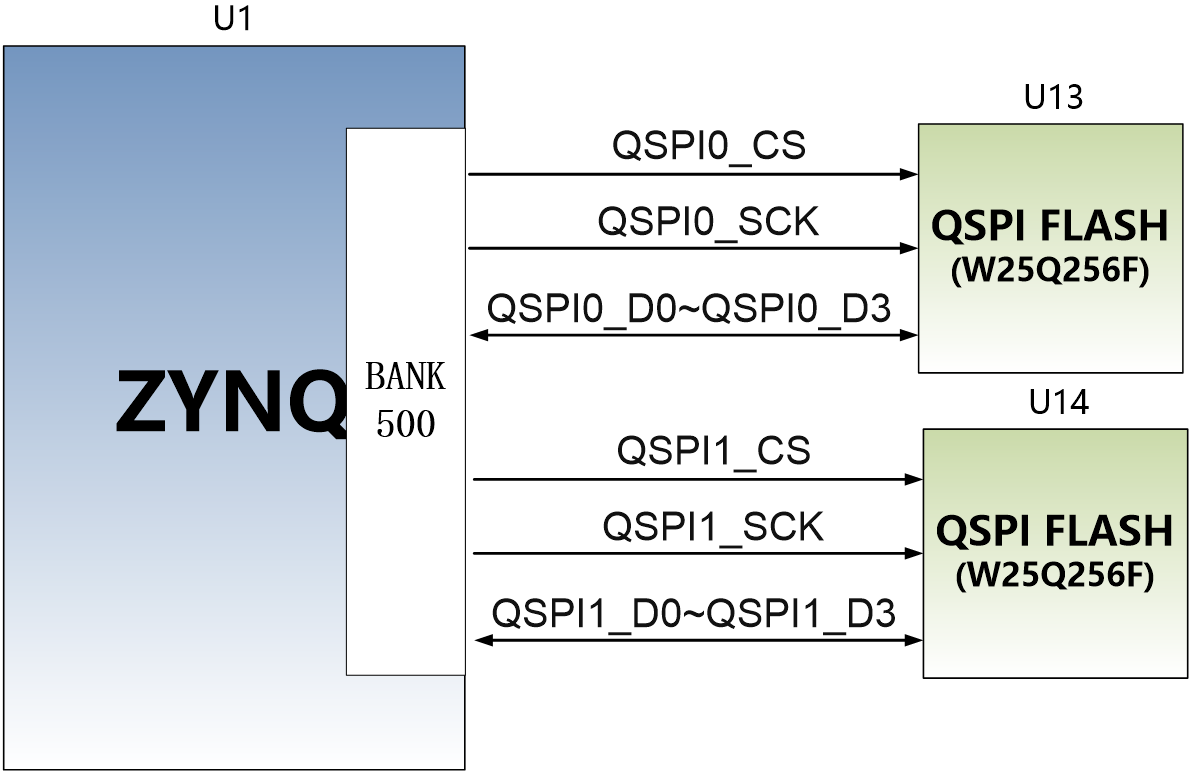

图4-1 QSPI Flash连接示意图

配置芯片引脚分配：

信号名称	ZYNQ引脚名	ZYNQ引脚号
QSPI0_SCK	PS_MIO6_500	D24
QSPI0_CS	PS_MIO1_500	D23
QSPI0_D0	PS_MIO2_500	F23
QSPI0_D1	PS_MIO3_500	C23
QSPI0_D2	PS_MIO4_500	E23
QSPI0_D3	PS_MIO5_500	C24
QSPI1_SCK	PS_MIO9_500	A24
QSPI1_CS	PS_MIO0_500	F24
QSPI1_D0	PS_MIO10_500	E22
QSPI1_D1	PS_MIO11_500	A23
QSPI1_D2	PS_MIO12_500	E21
QSPI1_D3	PS_MIO13_500	F22

eMMC Flash

开发板配有一片大容量的8GB大小的eMMC FLASH芯片，型号为THGBMFG6C1LBAIL，它支持JEDEC e-MMC V5.0标准的HS-MMC接口，电平支持1.8V或者3.3V。eMMC FLASH和ZYNQ连接的数据宽度为4bit。由于eMMC FLASH的大容量和非易失特性，在ZYNQ系统使用中，它可以作为系统大容量的存储设备，比如存储ARM的应用程序、系统文件以及其它的用户数据文件。eMMC FLASH的具体型号和相关参数见表5-1。

位号	芯片类型	容量	厂家
U11	THGBMFG6C1LBAIL	8G Byte	TOSHIBA

表5-1 eMMC Flash的型号和参数

eMMC FLASH连接到ZYNQ芯片的PS部分BANK501的GPIO口上，在系统设计中需要配置这些PS端的GPIO口功能为SD接口。为图5-1为eMMC Flash在原理图中的部分。

图5-1 eMMC Flash连接示意图

配置芯片引脚分配：

信号名称	ZYNQ引脚名	ZYNQ引脚号
MMC_CCLK	PS_MIO48_501	C19
MMC_CMD	PS_MIO47_501	A18
MMC_D0	PS_MIO46_501	F20
MMC_D1	PS_MIO49_501	D18
MMC_D2	PS_MIO50_501	A19
MMC_D3	PS_MIO51_501	F19

时钟配置

AX7450B开发板上分别为PS系统和PL逻辑部分提供了单端和差分有源时钟，使PS系统和PL逻辑可以单独工作。另外板为高速收发器GTX提供差分时钟源。

PS系统时钟源

ZYNQ芯片通过开发板上的X4晶振为PS部分提供33.333MHz的时钟输入。时钟的输入连接到ZYNQ芯片的BANK500的PS_CLK_500的管脚上。其原理图如图6-1所示：

图6-1 PS部分的有源晶振

时钟引脚分配：

信号名称	ZYNQ引脚
PS_CLK	A22

PL系统时钟源

板上提供了一个单端50MHz的PL系统时钟源，1.8V供电。晶振输出连接到FPGA BANK9的局部时钟(SRCC)，这个时钟可以用来驱动FPGA内的用户逻辑电路。该时钟源的原理图如图6-3所示

PL时钟引脚分配：

信号名称	ZYNQ引脚
PL_CLK	AB19

DDR参考时钟

一路200Mhz的差分晶振提供给BANK34，作为PL的DDR控制器的参考时钟；

图 6-5 200Mhz时钟参考源

PL时钟引脚分配：

信号名称	ZYNQ引脚
CLK0_P	F9
CLK0_N	E9

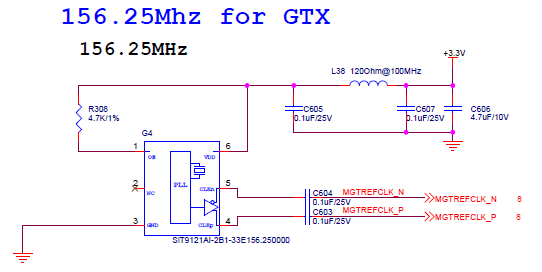

收发器参考时钟

一路156.25Mhz的差分晶振提供给BANK110，作为GTX收发器的SPF的参考时钟。

收发器参考时钟引脚分配：

信号名称	ZYNQ引脚
MGTREFCLK_P	AC8
MGTREFCLK_N	AC7

USB转串口

开发板上配备了一个Uart转USB接口，用于核心板单独供电和调试。转换芯片采用Silicon Labs CP2102GM的USB-UAR芯片, USB接口采用MINI USB接口，可以用一根USB线将它连接到上PC的USB口进行核心板的单独供电和串口数据通信 。

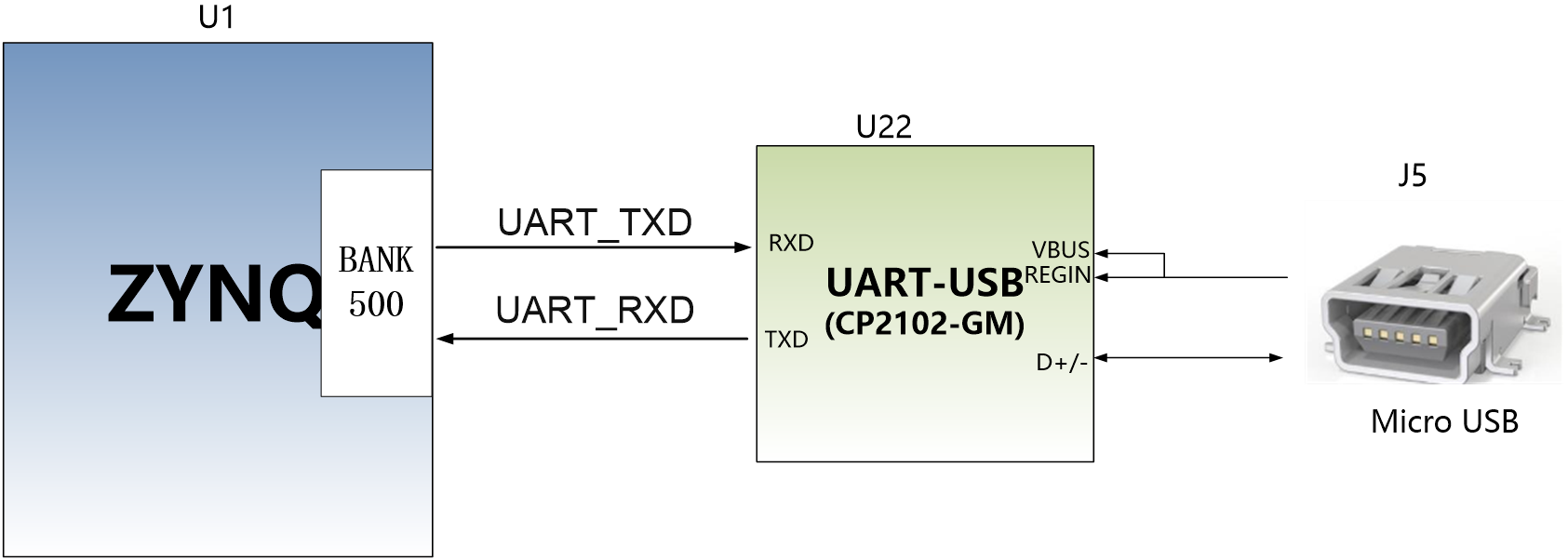

USB Uart电路设计的示意图如下图所示:

7-1 USB转串口示意图

USB转串口的ZYNQ引脚分配：

信号名称	ZY NQ引脚名	ZY NQ引脚号	备注
UART_RXD	PS_MIO14_500	B22	Uart数据输入
UART_TXD	PS_MIO15_500	C22	Uart数据输出

千兆以太网接口

AX7450B开发板上有1路千兆以太网接口，以太网接口是连接的PS系统端BANK501的MIO接口上。以太网芯片采用景略半导体的工业级以太网GPHY芯片（JL2121-N040I）为用户提供网络通信服务。JL2121芯片支持10/100/1000 Mbps网络传输速率，通过RGMII接口跟Zynq7000系统的MAC层进行数据通信。JL2121支持ＭDI/MDX自适应，各种速度自适应，Master/Slave自适应，支持MDIO总线进行PHY的寄存器管理。

JL2121上电会检测一些特定的IO的电平状态，从而确定自己的工作模式。表8-1 描述了GPHY芯片上电之后的默认设定信息。

配置Pin脚	说明	配置值
RXD3_ADR0 RXC_ADR1 RXCTL_ADR2	MDIO/MDC 模式的PHY地址	PHY Address 为 001
RXD1_TXDLY	TX时钟2ns延时	延时
RXD0_RXDLY	RX时钟2ns延时	延时

表8-1PHY芯片默认配置值

当网络连接到千兆以太网时，ZYNQ和PHY芯片JL2121的数据传输时通过RGMII总线通信，传输时钟为125Mhz，数据在时钟的上升沿和下降样采样。

当网络连接到百兆以太网时，ZYNQ和PHY芯片JL2121的数据传输时通过MII总线通信，传输时钟为25Mhz。数据在时钟的上升沿和下降样采样。

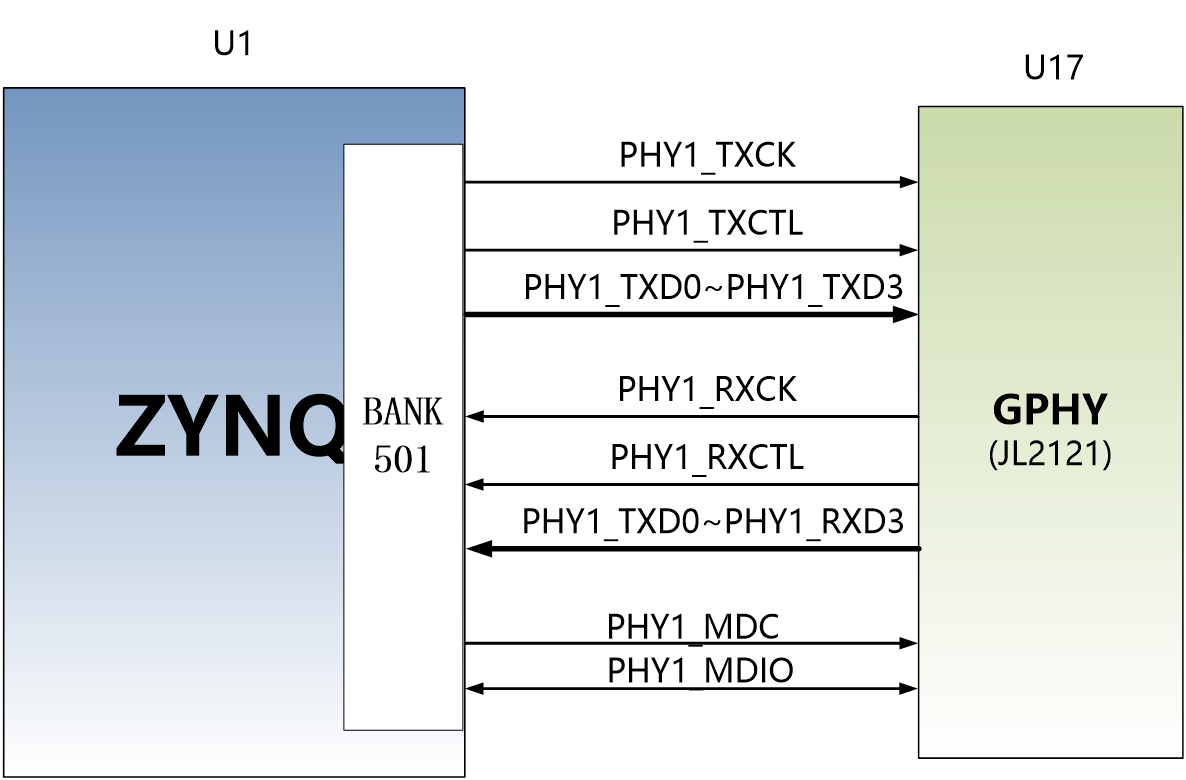

图8-1为ZYNQ PS端以太网PHY芯片连接示意图:

　　　　　　　　　　　　　　　图8-1 ZYNQ PS系统与GPHY连接示意图

PS端千兆以太网引脚分配如下：

信号名称	ZYNQ引脚名	ZYNQ引脚号	备注
PHY1_TXCK	PS_MIO16_501	L19	RGMII 发送时钟
PHY1_TXD0	PS_MIO17_501	K21	发送数据bit０
PHY1_TXD1	PS_MIO18_501	K20	发送数据bit1
PHY1_TXD2	PS_MIO19_501	J20	发送数据bit2
PHY1_TXD3	PS_MIO20_501	M20	发送数据bit3
PHY1_TXCTL	PS_MIO21_501	J19	发送使能信号
PHY1_RXCK	PS_MIO22_501	L20	RGMII接收时钟
PHY1_RXD0	PS_MIO23_501	J21	接收数据Bit0
PHY1_RXD1	PS_MIO24_501	M19	接收数据Bit1
PHY1_RXD2	PS_MIO25_501	G19	接收数据Bit2
PHY1_RXD3	PS_MIO26_501	M17	接收数据Bit3
PHY1_RXCTL	PS_MIO27_501	G20	接 收数据有效信号
PHY1_MDC	PS_MIO52_501	D19	MDIO管理时钟
PHY1_MDIO	PS_MIO53_501	C18	MDIO管理数据

USB2.0 OTG接口

AX7450B开发板上有1个USB2.0 OTG接口，USB2.0收发器采用的是一个1.8V的，高速的支持ULPI标准接口的USB3320C-EZK芯片，实现高速的USB2.0 Host模式的数据通信。

USB3320C的USB的数据和控制信号连接到ZYNQ芯片PS端的BANK501的IO口上，USB接口差分信号(DP/DM)连接到USB2514芯片扩展出4个USB接口。1个24MHz的晶振为分别为USB3320C芯片提供时钟，USB接口为MINI USB口。

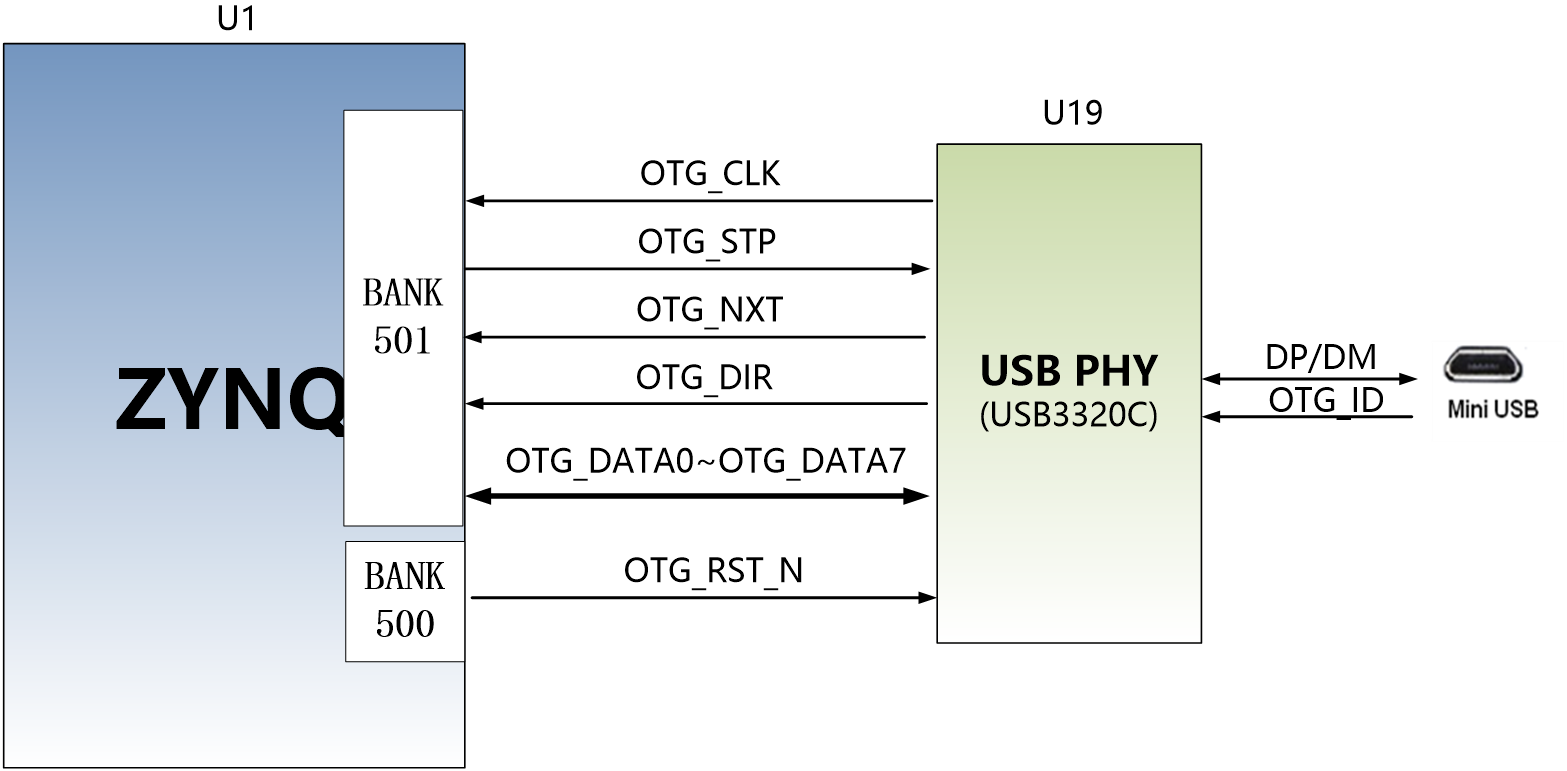

ZYNQ处理器和USB3320C-EZK芯片USB口连接的示意图如9-1所示：

图9-1 Zynq7000和USB芯片间连接示意图

USB2.0引脚分配：

信号名称	ZY NQ引脚名	ZY NQ引脚号	备注
OTG_DATA4	PS_MIO28_501	L17	USB数据Bit4
OTG_DIR	PS_MIO29_501	H22	USB数据方向信号
OTG_STP	PS_MIO30_501	L18	USB停止信号
OTG_NXT	PS_MIO31_501	H21	USB下一数据信号
OTG_DATA0	PS_MIO32_501	K17	USB数据Bit0
OTG_DATA1	PS_MIO33_501	G22	USB数据Bit1
OTG_DATA2	PS_MIO34_501	K18	USB数据Bit2
OTG_DATA3	PS_MIO35_501	G21	USB数据Bit3
OTG_CLK	PS_MIO36_501	H17	USB时钟信号
OTG_DATA5	PS_MIO37_501	B21	USB数据Bit5
OTG_DATA6	PS_MIO38_501	A20	USB数据Bit6
OTG_DATA7	PS_MIO39_501	F18	USB数据Bit7
OTG_RST_N	PS_MIO7_500	B24	USB复位信号

PCIe插槽

AX7450B开发板上有一个PCIe x8的接口， 8对收发器连接到PCIEx8的金手指上，能实现PCIEex8,PCIEex4, PCIex2, PCIex1的数据通信。

PCIe接口的收发信号直接跟ZYNQ BANK111, BANK112的GTX收发器相连接，8路TX信号和RX信号都是以差分信号方式连接到ZYNQ的收发器上，单通道通信速率可高达5G bit带宽。

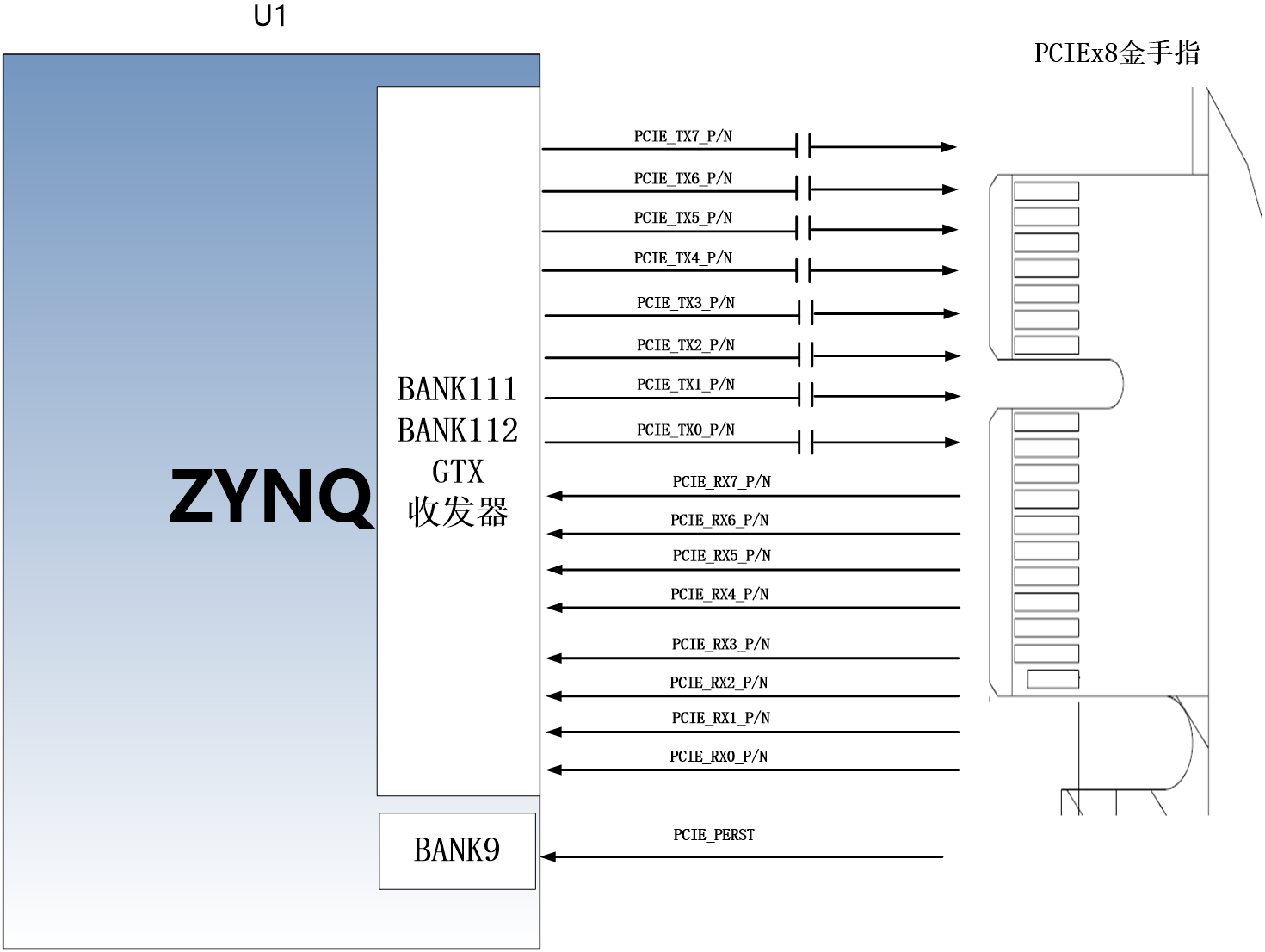

开发板的PCIe接口的设计示意图如下图10-1所示,其中TX发送信号用AC耦合模式连接。

图10-1 PCIe设计示意图

PCIe x8接口FPGA引脚分配如下：

信号名称	ZYNQ引脚名	ZYN Q引脚号	备注
PCIE_RX0_P	BANK112_RX3_P	P6	PCIE通道0数据接收正
PCIE_RX0_N	BANK112_RX3_N	P5	PCIE通道0数据接收负
PCIE_RX1_P	BANK112_RX2_P	T6	PCIE通道1数据接收正
PCIE_RX1_N	BANK112_RX2_N	T5	PCIE通道1数据接收负
PCIE_RX2_P	BANK112_RX1_P	U4	PCIE通道2数据接收正
PCIE_RX2_N	BANK112_RX1_N	U3	PCIE通道2数据接收负
PCIE_RX3_P	BANK112_RX0_P	V6	PCIE通道3数据接收正
PCIE_RX3_N	BANK112_RX0_N	V5	PCIE通道3数据接收负
PCIE_RX4_P	BANK111_RX3_P	AA4	PCIE通道4数据接收正
PCIE_RX4_N	BANK111_RX3_N	AA3	PCIE通道4数据接收负
PCIE_RX5_P	BANK111_RX2_P	Y6	PCIE通道5数据接收正
PCIE_RX5_N	BANK111_RX2_N	Y5	PCIE通道5数据接收负
PCIE_RX6_P	BANK111_RX1_P	AB6	PCIE通道6数据接收正
PCIE_RX6_N	BANK111_RX1_N	AB5	PCIE通道6数据接收负
PCIE_RX7_P	BANK111_RX0_P	AC4	PCIE通道7数据接收正
PCIE_RX7_N	BANK111_RX0_N	AC3	PCIE通道7数据接收负
PCIE_TX0_P	BANK112_TX3_P	N4	PCIE通道0数据发送正
PCIE_TX0_N	BANK112_TX3_N	N3	PCIE通道0数据发送负
PCIE_TX1_P	BANK112_TX2_P	P2	PCIE通道1数据发送正
PCIE_TX1_N	BANK112_TX2_N	P1	PCIE通道1数据发送负
PCIE_TX2_P	BANK112_TX1_P	R4	PCIE通道2数据发送正
PCIE_TX2_N	BANK112_TX1_N	R3	PCIE通道2数据发送负
PCIE_TX3_P	BANK112_TX0_P	T2	PCIE通道3数据发送正
PCIE_TX3_N	BANK112_TX0_N	T1	PCIE通道3数据发送负
PCIE_TX4_P	BANK111_TX3_P	V2	PCIE通道4数据发送正
PCIE_TX4_N	BANK111_TX3_N	V1	PCIE通道4数据发送负
PCIE_TX5_P	BANK111_TX2_P	W4	PCIE通道5数据发送正
PCIE_TX5_N	BANK111_TX2_N	W3	PCIE通道5数据发送负
PCIE_TX6_P	BANK111_TX1_P	Y2	PCIE通道6数据发送正
PCIE_TX6_N	BANK111_TX1_N	Y1	PCIE通道6数据发送负
PCIE_TX7_P	BANK111_TX0_P	AB2	PCIE通道7数据发送正
PCIE_TX7_N	BANK111_TX0_N	AB1	PCIE通道7数据发送负
PCIE_PERST	I O_L12N_T1_MRCC_9	AD19	PCIE板卡的复位信号

TF卡槽

AX7450B开发板包含了一个Micro型的TF卡接口，以提供用户访问TF卡存储器，用于存储ZYNQ芯片的BOOT程序，Linux操作系统内核, 文件系统以及其它的用户数据文件。

SDIO信号与ZYNQ的PS BANK501的IO信号相连，因为该BANK的VCCIO设置为1.8V，但SD卡的数据电平为3.3V, 我们这里通过TXS02612电平转换器来连接。Zynq7000 PS和SD卡连接器的原理图如图11-1所示。

图11-1 SD卡连接示意图

SD卡槽引脚分配

信号名称	ZY NQ引脚名	ZY NQ引脚号	备注
SD_CLK	PS_MIO40	B20	SD时钟信号
SD_CMD	PS_MIO41	J18	SD命令信号
SD_D0	PS_MIO42	D20	SD数据Data0
SD_D1	PS_MIO43	E18	SD数据Data1
SD_D2	PS_MIO44	E20	SD数据Data2
SD_D3	PS_MIO45	H18	SD数据Data3

FMC连接器

AX7450B开发板带有一个标准的FMC HPC的扩展口，可以外接XILINX或者我们黑金的各种FMC模块（HDMI输入输出模块，双目摄像头模块，高速AD模块等等）。FMC扩展口包含84对差分IO信号和8路高速GTX收发信号。

FMC扩展口的84对差分信号连接到ZYNQ芯片的BANK10~13的IO上，IO电平标准是由BANK的电压VADJ和VIO_B决定的，这个2个电源可以通过程序配置PMIC芯片LP873220来改变输出电压。比如配置VADJ和VIO_B的电压为2.5V，使84对差分信号支持LVDS数据通信。另外8路GTX收发信号和参考时钟信号分别连接到ZYNQ BANK109，BANK110的GTX收发器和时钟输入。Zynq7000和FMC连接器的原理图如图12-1所示。

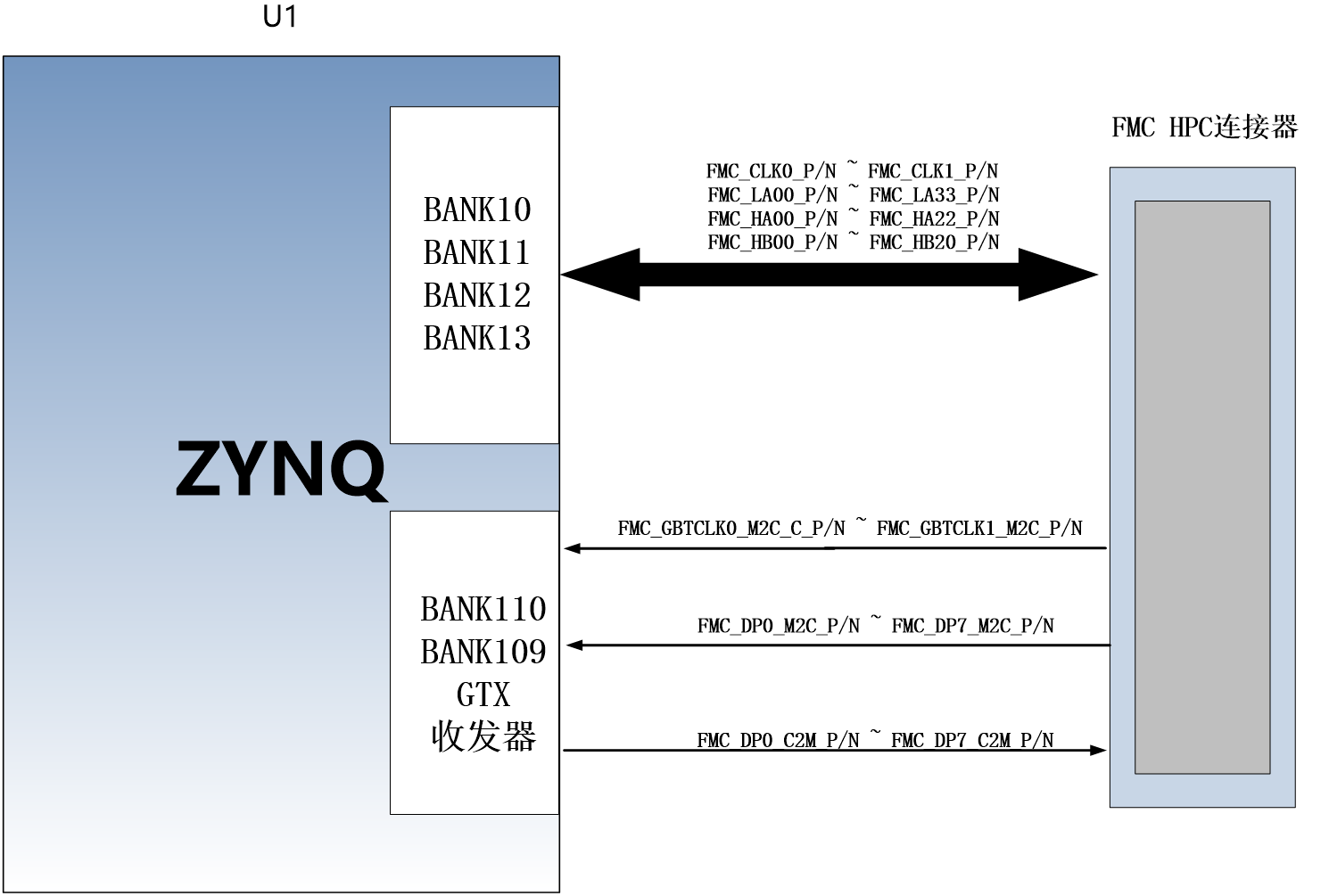

图12-1 FMC连接器连接示意图

FMC连接器引脚分配

FMC 引脚号	信号名	ZY NQ引脚号	备注
J2	FMC_CLK1_C2M_P	R25	FMC第1路输出参考时钟P
J3	FMC_CLK1_C2M_N	R26	FMC第1路输出参考时钟N
H4	FMC_CLK0_M2C_P	AE13	FMC第0路输入参考时钟P
H5	FMC_CLK0_M2C_N	AF13	FMC第0路输入参考时钟N
G2	FMC_CLK0_C2M_P	AF20	FMC第0路输入参考时钟P
G3	FMC_CLK0_C2M_N	AG20	FMC第0路输入参考时钟N
G6	FMC_LA00_CC_P	AF15	FMC LA第0路数据（时钟）P
G7	FMC_LA00_CC_N	AG15	FMC LA第0路数据（时钟）N
D8	FMC_LA01_CC_P	AG17	FMC LA第1路数据（时钟）P
D9	FMC_LA01_CC_N	AG16	FMC LA第1路数据（时钟）N
H7	FMC_LA02_P	AA15	FMC LA第2路数据P
H8	FMC_LA02_N	AA14	FMC LA第2路数据N
G9	FMC_LA03_P	AC14	FMC LA第3路数据P
G10	FMC_LA03_N	AC13	FMC LA第3路数据N
H10	FMC_LA04_P	AD14	FMC LA第4路数据P
H11	FMC_LA04_N	AD13	FMC LA第4路数据N
D11	FMC_LA05_P	AG12	FMC LA第5路数据P
D12	FMC_LA05_N	AH12	FMC LA第5路数据N
C10	FMC_LA06_P	AD16	FMC LA第6路数据P
C11	FMC_LA06_N	AD15	FMC LA第6路数据N
H13	FMC_LA07_P	AH14	FMC LA第7路数据P
H14	FMC_LA07_N	AH13	FMC LA第7路数据N
G12	FMC_LA08_P	AE12	FMC LA第8路数据P
G13	FMC_LA08_N	AF12	FMC LA第8路数据N
D14	FMC_LA09_P	AJ14	FMC LA第9路数据P
D15	FMC_LA09_N	AJ13	FMC LA第9路数据N
C14	FMC_LA10_P	AJ15	FMC LA第10路数据P
C15	FMC_LA10_N	AK15	FMC LA第10路数据N
H16	FMC_LA11_P	AJ16	FMC LA第11路数据P
H17	FMC_LA11_N	AK16	FMC LA第11路数据N
G15	FMC_LA12_P	AE16	FMC LA第12路数据P
G16	FMC_LA12_N	AE15	FMC LA第12路数据N
D17	FMC_LA13_P	AH17	FMC LA第13路数据P
D18	FMC_LA13_N	AH16	FMC LA第13路数据N
C18	FMC_LA14_P	AF18	FMC LA第14路数据P
C19	FMC_LA14_N	AF17	FMC LA第14路数据N
H19	FMC_LA15_P	AE18	FMC LA第15路数据P
H20	FMC_LA15_N	AE17	FMC LA第15路数据N
G18	FMC_LA16_P	AH18	FMC LA第16路数据P
G19	FMC_LA16_N	AJ18	FMC LA第16路数据N
D20	FMC_LA17_CC_P	AG21	FMC LA第17路数据（时钟）P
D21	FMC_LA17_CC_N	AH21	FMC LA第17路数据（时钟）N
C22	FMC_LA18_CC_P	AD23	FMC LA第18路数据（时钟）P
C23	FMC_LA18_CC_N	AE23	FMC LA第18路数据（时钟）N
H22	FMC_LA19_P	AB21	FMC LA第19路数据P
H23	FMC_LA19_N	AB22	FMC LA第19路数据N
G21	FMC_LA20_P	W21	FMC LA第20路数据P
G22	FMC_LA20_N	Y21	FMC LA第20路数据N
H25	FMC_LA21_P	AK17	FMC LA第21路数据P
H26	FMC_LA21_N	AK18	FMC LA第21路数据N
G24	FMC_LA22_P	AD21	FMC LA第22路数据P
G25	FMC_LA22_N	AE21	FMC LA第22路数据N
D23	FMC_LA23_P	AF19	FMC LA第23路数据P
D24	FMC_LA23_N	AG19	FMC LA第23路数据N
H28	FMC_LA24_P	AG22	FMC LA第24路数据P
H29	FMC_LA24_N	AH22	FMC LA第24路数据N
G27	FMC_LA25_P	AJ21	FMC LA第25路数据P
G28	FMC_LA25_N	AK21	FMC LA第25路数据N
D26	FMC_LA26_P	AH19	FMC LA第26路数据P
D27	FMC_LA26_N	AJ19	FMC LA第26路数据N
C26	FMC_LA27_P	AJ20	FMC LA第27路数据P
C27	FMC_LA27_N	AK20	FMC LA第27路数据N
H31	FMC_LA28_P	AJ23	FMC LA第28路数据P
H32	FMC_LA28_N	AJ24	FMC LA第28路数据N
G30	FMC_LA29_P	AK22	FMC LA第29路数据P
G31	FMC_LA29_N	AK23	FMC LA第29路数据N
H34	FMC_LA30_P	AG24	FMC LA第30路数据P
H35	FMC_LA30_N	AG25	FMC LA第30路数据N
G33	FMC_LA31_P	AH23	FMC LA第31路数据P
G34	FMC_LA31_N	AH24	FMC LA第31路数据N
H37	FMC_LA32_P	AC24	FMC LA第32路数据P
H38	FMC_LA32_N	AD24	FMC LA第32路数据N
G36	FMC_LA33_P	AF23	FMC LA第33路数据P
G37	FMC_LA33_N	AF24	FMC LA第33路数据N
F4	FMC_HA00_CC_P	AC28	FMC HA第0路数据（时钟）P
F5	FMC_HA00_CC_N	AD28	FMC HA第0路数据（时钟）N
E2	FMC_HA01_CC_P	AB27	FMC HA第1路数据（时钟）P
E3	FMC_HA01_CC_N	AC27	FMC HA第1路数据（时钟）N
K7	FMC_HA02_P	AJ26	FMC HA第2路数据P
K8	FMC_HA02_N	AK26	FMC HA第2路数据N
J6	FMC_HA03_P	AE25	FMC HA第3路数据P
J7	FMC_HA03_N	AF25	FMC HA第3路数据N
F7	FMC_HA04_P	AB25	FMC HA第4路数据P
F8	FMC_HA04_N	AB26	FMC HA第4路数据N
E6	FMC_HA05_P	Y26	FMC HA第5路数据P
E7	FMC_HA05_N	Y27	FMC HA第5路数据N
K10	FMC_HA06_P	Y28	FMC HA第6路数据P
K11	FMC_HA06_N	AA29	FMC HA第6路数据N
J9	FMC_HA07_P	AJ28	FMC HA第7路数据P
J10	FMC_HA07_N	AJ29	FMC HA第7路数据N
F10	FMC_HA08_P	AD25	FMC HA第8路数据P
F11	FMC_HA08_N	AE26	FMC HA第8路数据N
E9	FMC_HA09_P	AC26	FMC HA第9路数据P
E10	FMC_HA09_N	AD26	FMC HA第9路数据N
K13	FMC_HA10_P	AA27	FMC HA第10路数据P
K14	FMC_HA10_N	AA28	FMC HA第10路数据N
J12	FMC_HA11_P	Y30	FMC HA第11路数据P
J13	FMC_HA11_N	AA30	FMC HA第11路数据N
F13	FMC_HA12_P	AG26	FMC HA第12路数据P
F14	FMC_HA12_N	AG27	FMC HA第12路数据N
E12	FMC_HA13_P	AE27	FMC HA第13路数据P
E13	FMC_HA13_N	AF27	FMC HA第13路数据N
J15	FMC_HA14_P	AF29	FMC HA第14路数据P
J16	FMC_HA14_N	AG29	FMC HA第14路数据N
F16	FMC_HA15_P	AK27	FMC HA第15路数据P
F17	FMC_HA15_N	AK28	FMC HA第15路数据N
E15	FMC_HA16_P	AH26	FMC HA第16路数据P
E16	FMC_HA16_N	AH27	FMC HA第16路数据N
K16	FMC_HA17_CC_P	AE28	FMC HA第17路数据（时钟）P
K17	FMC_HA17_CC_N	AF28	FMC HA第17路数据（时钟）N
J18	FMC_HA18_P	AF30	FMC HA第18路数据P
J19	FMC_HA18_N	AG30	FMC HA第18路数据N
F19	FMC_HA19_P	AJ30	FMC HA第19路数据P
F20	FMC_HA19_N	AK30	FMC HA第19路数据N
E18	FMC_HA20_P	AH28	FMC HA第20路数据P
E19	FMC_HA20_N	AH29	FMC HA第20路数据N
K19	FMC_HA21_P	AB29	FMC HA第21路数据P
K20	FMC_HA21_N	AB30	FMC HA第21路数据N
J21	FMC_HA22_P	AD30	FMC HA第22路数据P
J22	FMC_HA22_N	AE30	FMC HA第22路数据N
K22	FMC_HA23_P	AC29	FMC HA第23路数据P
K23	FMC_HA23_N	AD29	FMC HA第23路数据N
K25	FMC_HB00_CC_P	U25	FMC HB第0路数据（时钟）P
K26	FMC_HB00_CC_N	V26	FMC HB第0路数据（时钟）N
J24	FMC_HB01_P	P21	FMC HB第1路数据P
J25	FMC_HB01_N	R21	FMC HB第1路数据N
F22	FMC_HB02_P	U22	FMC HB第2路数据P
F23	FMC_HB02_N	V22	FMC HB第2路数据N
E21	FMC_HB03_P	R22	FMC HB第3路数据P
E22	FMC_HB03_N	R23	FMC HB第3路数据N
F25	FMC_HB04_P	W25	FMC HB第4路数据P
F26	FMC_HB04_N	W26	FMC HB第4路数据N
E24	FMC_HB05_P	U24	FMC HB第5路数据P
E25	FMC_HB05_N	V24	FMC HB第5路数据N
K28	FMC_HB06_CC_P	U26	FMC HB第6路数据P
K29	FMC_HB06_CC_N	U27	FMC HB第6路数据N
J27	FMC_HB07_P	T22	FMC HB第7路数据P
J28	FMC_HB07_N	T23	FMC HB第7路数据N
F28	FMC_HB08_P	V28	FMC HB第8路数据P
F29	FMC_HB08_N	V29	FMC HB第8路数据N
E27	FMC_HB09_P	V27	FMC HB第9路数据P
E28	FMC_HB09_N	W28	FMC HB第9路数据N
K31	FMC_HB10_P	W29	FMC HB第10路数据P
K32	FMC_HB10_N	W30	FMC HB第10路数据N
J30	FMC_HB11_P	T24	FMC HB第11路数据P
J31	FMC_HB11_N	T25	FMC HB第11路数据N
F31	FMC_HB12_P	T30	FMC HB第12路数据P
F32	FMC_HB12_N	U30	FMC HB第12路数据N
E30	FMC_HB13_P	T29	FMC HB第13路数据P
E31	FMC_HB13_N	U29	FMC HB第13路数据N
K34	FMC_HB14_P	N29	FMC HB第14路数据P
K35	FMC_HB14_N	P29	FMC HB第14路数据N
J33	FMC_HB15_P	R28	FMC HB第15路数据P
J34	FMC_HB15_N	T28	FMC HB第15路数据N
F34	FMC_HB16_P	P30	FMC HB第16路数据P
F35	FMC_HB16_N	R30	FMC HB第16路数据N
K37	FMC_HB17_CC_P	R27	FMC HB第17路数据（时钟）P
K38	FMC_HB17_CC_N	T27	FMC HB第17路数据（时钟）N
J36	FMC_HB18_P	P23	FMC HB第18路数据P
J37	FMC_HB18_N	P24	FMC HB第18路数据N
E33	FMC_HB19_P	P25	FMC HB第19路数据P
E34	FMC_HB19_N	P26	FMC HB第19路数据N
F37	FMC_HB20_P	N26	FMC HB第20路数据P
F38	FMC_HB20_N	N27	FMC HB第20路数据N
E36	FMC_HB21_P	N28	FMC HB第21路数据P
E37	FMC_HB21_N	P28	FMC HB第21路数据N
D4	FMC_GBTCLK0_M2C_P	AD10	收发器参考时钟0输入P
D5	FMC_GBTCLK0_M2C_N	AD9	收发器参考时钟0输入N
B20	FMC_GBTCLK1_M2C_P	AA8	收发器参考时钟1输入P
B21	FMC_GBTCLK1_M2C_N	AA7	收发器参考时钟1输入N
C6	FMC_DP0_M2C_P	AH10	收发器数据0输入P
C7	FMC_DP0_M2C_N	AH9	收发器数据0输入N
A2	FMC_DP1_M2C_P	AJ8	收发器数据1输入P
A3	FMC_DP1_M2C_N	AJ7	收发器数据1输入N
A6	FMC_DP2_M2C_P	AG8	收发器数据2输入P
A7	FMC_DP2_M2C_N	AG7	收发器数据2输入N
A10	FMC_DP3_M2C_P	AE8	收发器数据3输入P
A11	FMC_DP3_M2C_N	AE7	收发器数据3输入N
A14	FMC_DP4_M2C_P	AH6	收发器数据4输入P
A15	FMC_DP4_M2C_N	AH5	收发器数据4输入N
A18	FMC_DP5_M2C_P	AG4	收发器数据5输入P
A19	FMC_DP5_M2C_N	AG3	收发器数据5输入N
B16	FMC_DP6_M2C_P	AF6	收发器数据6输入P
B17	FMC_DP6_M2C_N	AF5	收发器数据6输入N
B12	FMC_DP7_M2C_P	AD6	收发器数据7输入P
B13	FMC_DP7_M2C_N	AD5	收发器数据7输入N
C2	FMC_DP0_C2M_P	AK10	收发器数据0输出P
C3	FMC_DP0_C2M_N	AK9	收发器数据0输出N
A22	FMC_DP1_C2M_P	AK6	收发器数据1输出P
A23	FMC_DP1_C2M_N	AK5	收发器数据1输出N
A26	FMC_DP2_C2M_P	AJ4	收发器数据2输出P
A27	FMC_DP2_C2M_N	AJ3	收发器数据2输出N
A30	FMC_DP3_C2M_P	AK2	收发器数据3输出P
A31	FMC_DP3_C2M_N	AK1	收发器数据3输出N
A34	FMC_DP4_C2M_P	AH2	收发器数据4输出P
A35	FMC_DP4_C2M_N	AH1	收发器数据4输出N
A38	FMC_DP5_C2M_P	AF2	收发器数据5输出P
A39	FMC_DP5_C2M_N	AF1	收发器数据5输出N
B36	FMC_DP6_C2M_P	AE4	收发器数据6输出P
B37	FMC_DP6_C2M_N	AE3	收发器数据6输出N
B32	FMC_DP7_C2M_P	AD2	收发器数据7输出P
B33	FMC_DP7_C2M_N	AD1	收发器数据7输出N

LED灯

AX7450B开发板上有9个单色LED灯和1个双色LED灯。单色LED灯包含1个电源指示灯；1个DONE配置指示灯；2个串口通信指示灯，4个PL控制指示灯。双色LED灯装配在板边，通过PL的IO控制。4个单色LED灯连接到BANK10的IO上，双色LED灯连接到BANK9的IO上。用户LED灯硬件连接的示意图如图13-1所示：

图13-1用户LED灯硬件连接示意图

用户LED灯的引脚分配

信号名称	ZYNQ引脚名	ZY NQ管脚号	备注
PL_LED1	IO_L23P_T3_10	AC16	用户单色PL LED1灯
PL_LED2	IO_L23N_T3_10	AB17	用户单色PL LED2灯
PL_LED3	IO_L24P_T3_10	AB16	用户单色PL LED3灯
PL_LED4	IO_L24N_T3_10	AA17	用户单色PL LED4灯
TEST_LED1	I O_L11N_T1_SRCC_9	AC19	用户双色PL LED1灯
TEST_LED2	I O_L12P_T1_MRCC_9	AD18	用户双色PL LED2灯

复位按键和用户按键

AX7450B开发板上有1个复位按键RESET和1个用户按键。复位信号连接到ZYNQ芯片PS复位管脚上，用户可以使用这个复位按键来复位ZYNQ系统，1个用户按键是连接到PL的IO上。复位按键和用户按键都是低电平有效，复位按键和用户按键的连接示意图如图14-1所示：

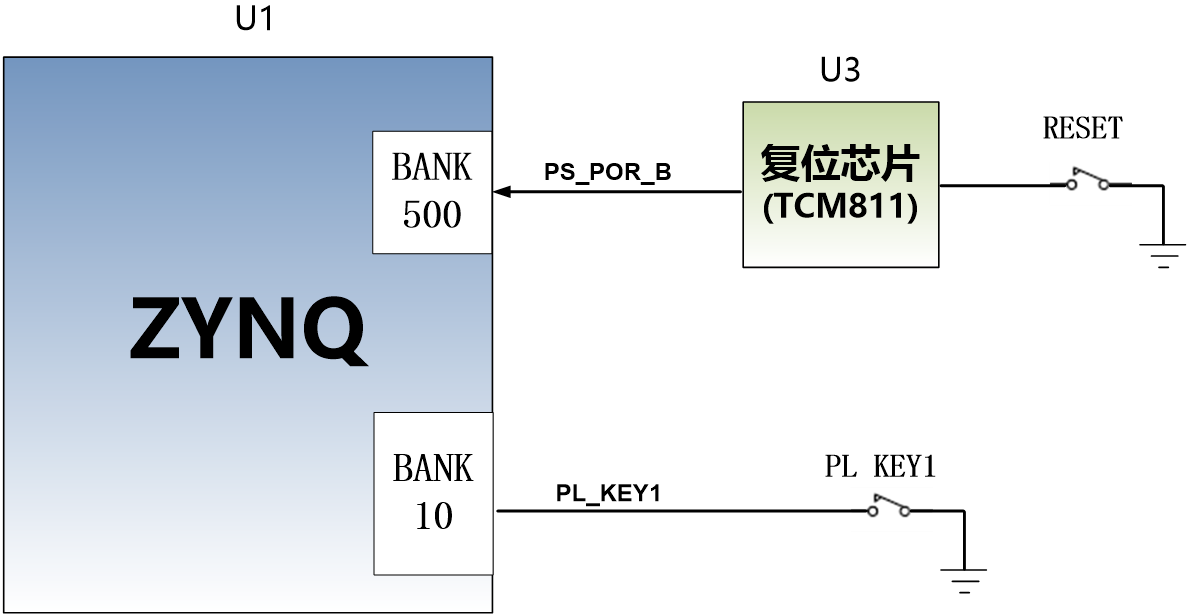

图14-1 复位按键连接示意图

按键的ZYNQ管脚分配

信号名称	ZYNQ引脚名	ZY NQ引脚号	备注
PS_POR_B	PS_POR_B_500	D21	ZYNQ系统复位信号
PL_KEY1	I O_L21N_T3_DQS_10	AC12	PL按键1输入

SMA接口

AX7450B开发板上有2个SMA接口，便于用户通过SMA线输入或者输出差分时钟信号或者单独时钟信号，SMA接口的信号连接到BANK9的IO上，默认标准电平为3.3V。SMA连接示意图如图15-1所示：

图15-1 SMA连接示意图

SMA接口的ZYNQ管脚分配

信号名称	ZYNQ引脚名	ZY NQ引脚号	备注
SMA_IO13_P	I O_L13P_T2_MRCC_9	AA18	SMA接口输入1
SMA_IO13_N	I O_L13N_T2_MRCC_9	AA19	SMA接口输入2

JTAG调试口

在AX7450B板上预留了一个JTAG接口，用于下载ZYNQ程序或者固化程序到FLASH。为了带电插拔造成对ZYNQ芯片的损坏，我们在JTAG信号上添加了保护二极管来保证信号的电压在FPGA接受的范围，避免ZYNQ芯片的损坏。

图16-1 原理图中JTAG接口部分

下图为扩展板上JTAG接口实物图，用户可以通过我们提供的USB下载器连接PC和JTAG接口进行ZYNQ的系统调试 JTAG线插拔的时候注意不要热插拔。

拨码开关配置

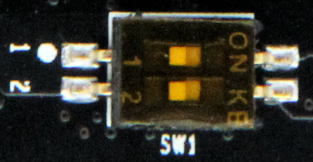

开发板上有一个2位的拨码开关SW1用来配置ZYNQ系统的启动模式。AX7450B系统开发平台支持三种启动模式。这三种启动模式分别是JTAG调试模式, QSPI FLASH和SD卡启动模式。XC7Z100芯片上电后会检测响应MIO口（MIO5和MIO4）的电平来决定那种启动模式。用户可以通过核心板上的拨码开关SW1来选择不同的启动模式。SW1启动模式配置如下表17-1所示。

SW1	拨码 位置（1，2）	M IO5,MIO4电平	启动模式
	ON、ON	0、0	JTAG
	OFF、OFF	1、1	SD卡
	OFF、ON	1、0	QSPI FLASH

表17-1 SW1启动模式配置

电源

开发板的电源输入电压为DC12V，外接+12V电源或者通过PCIE给板子供电。外接电源供电时请使用开发板自带的电源,不要用其他规格的电源，以免损坏开发板。+12V输入电源通过DCDC电源芯片MYMGK1R820ERSR产生+1.0V的ZYNQ核心电源。另外+12V通过DC/DC电源芯片ETA1471FT2G产生+5V, +3.3V，+1.8V, MGTAVTT，VADJ和VIO_B六路电源。通过电源芯片ETA8156FT2G产生+1.5V和MGTAVCC两路电源。

板上的电源设计示意图如下图18-1所示:

图18-1原理图中电源接口部分

各个电源分配的功能如下表所示：

电源	功能
+1.0V	ZYNQ PS和PL部分的内核电压
+1.8V	ZYNQ PS和PL部分辅助电压，BANK501 IO电压，eMMC，HDMI
+3.3V	ZYNQ Bank0,Bank500，QSIP FLASH, Clock晶振, SD卡，SFP光模块
+1.5V	DDR3, ZYNQ Bank501, Bank33,Bank34，Bank35
VADJ	ZYNQ Bank10, Bank11, Bank12, FMC
VIO_B	ZYNQ Bank13, FMC
VREF, VTT（+0.75V）	PS DDR3，PL DDR3
MGTAVCC(+1.0V)	ZYNQ Bank109,110，111, Bank112
MGTAVTT(+1.2V)	ZYNQ Bank109,110，111, Bank112

因为ZYNQ FPGA的电源有上电顺序的要求，在电路设计中，我们已经按照 芯片的电源要求设计，上电依次为+1.0V->+1.8V->（+1.5 V、+3.3V、VCCIO）的电路设计，保证芯片的正常工作。

风扇

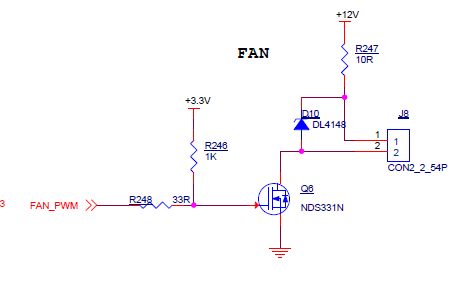

因为ZYNQ7100正常工作时会产生大量的热量，我们在板上为芯片增加了一个散热片和风扇，防止芯片过热。风扇的控制由ZYNQ芯片来控制，控制管脚连接到BANK11的IO上，如果IO电平输出为高，MOSFET管导通，风扇工作，如果IO电平输出为低，风扇停止。板上的风扇设计图如下图19-1所示:

图19-1 开发板原理图中风扇设计

风扇出厂前已经用螺丝固定在开发板上，风扇的电源连接到了J8的插座上，红色的为正极，黑色的为负极。

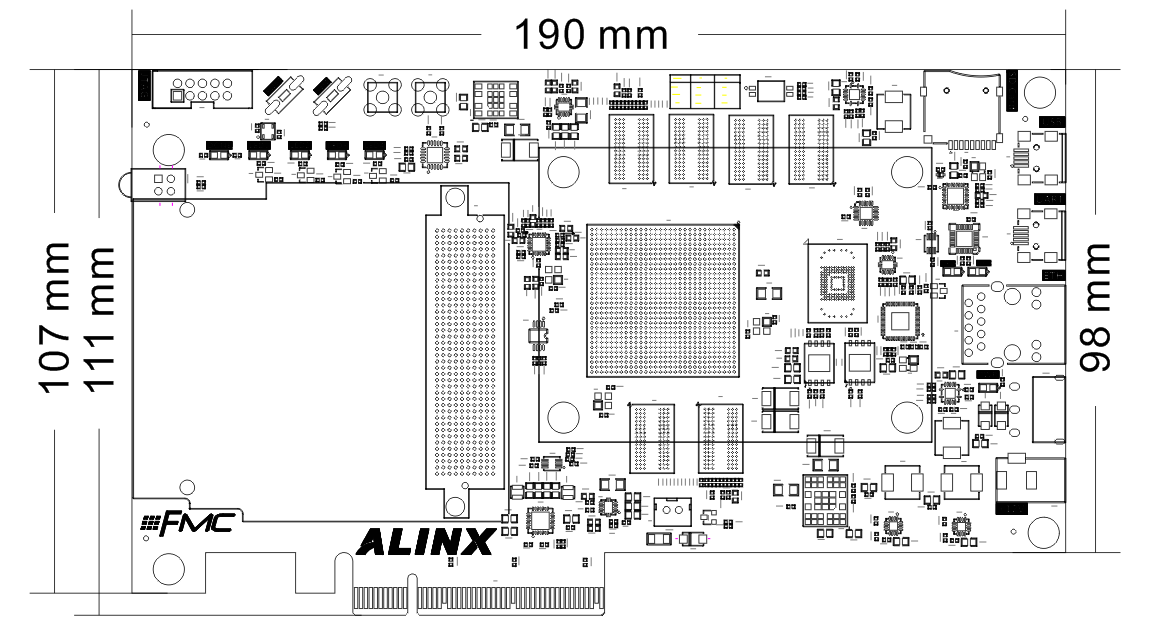

结构尺寸图

正面图（Top View）
